干式磁選機簡介、技術參數及工作原理

干式磁選機簡介

永磁滾筒干式磁選機主要由永磁滾筒、進料斗、機架、減速機及電機等組成。滾筒內裝有釹鐵硼永磁塊，能夠分離碎料中的磁性礦粒，其結構簡單，分離效果好，操作安全方便，在磁選行業得到廣泛采用。

干式磁選機的技術參數

型號	筒徑	筒長	圓筒轉速（r/min）	給料粒度	處理量（t/h）	功率
CTB6012	600	1200	<35	2-0	10-20	1.5
CTB6018	600	1800	<35	2-0	15-30	2.2
CTB7518	750	1800	<35	2-0	20-45	2.2
CTB9018	900	1800	<35	3-0	40-60	3
CTB9021	900	2100	<35	3-0	45-60	3
CTB9024	900	2400	<28	3-0	45-70	4
CTB1018	1050	1800	<20	3-0	50-75	5.5
CTB1021	1050	2100	<20	3-0	50-100	5.5
CTB1024	1050	2400	<20	3-0	60-120	5.5
CTB1218	1200	1800	<18	3-0	80-140	5.5
CTB1224	1200	2400	<18	3-0	85-180	7.5
CTB1230	1200	3000	<18	3-0	100-180	7.5
CTB1530	1500	3000	<14	3-0	170-280	11

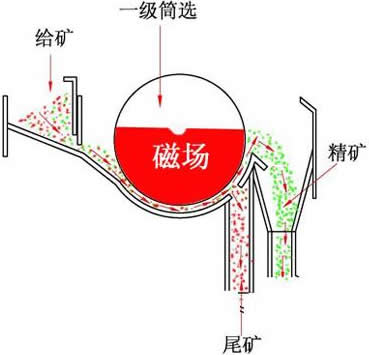

干式磁選機工作原理

經過篩分后的原礦砂經分料器從磁選機的上部，由進料斗加入，在流到滾筒上方時呈松散狀態落下，含鐵的磁性物料受重力和磁力的合力作用，快速落到滾筒上，并吸附在筒體表面。不含鐵的非磁性物料在重力的作用下落在磁性物料的外面。這些物料隨著筒體的旋轉，非磁性物料在重力作用下脫離筒體下落，在溜槽排出。含鐵的磁性物料吸附在筒體表面繼續旋轉，直到?jīng)]有磁力的位置 才靠自重落下，由皮帶輸送機排出。最終由混合物料分成含鐵物和不含鐵物料兩種產品。

干式磁選機還廣泛用于選礦和磨料、耐火材料、陶瓷、化工、糧食加工等行業的除鐵。

干式磁選機的喂料應均勻，物料的含水應控制在5%以內，過份潮濕易于粘結的物料分選效果會差或根本無法分選。

干選機的磁極是固定的，筒體是轉動的，筒體的回轉方向按筒體上箭頭所示，不得反轉。

干式磁選機的滾筒部分用滾動軸承支承，軸承用鈣基油潤滑，每三個月添加一次。減速機用機械油潤滑，油量應控制在油面線范圍，機油每年更換一次。

可變速的傳動裝置以及機架等組成。其工作原理是被處理的礦料通過磁選機的磁場時，在磁力和機械力的作用下，磁性不同的礦料沿著不同的途徑運動，達到分離礦料中的磁性和非磁性物質。
